Procédure d’opération

Une inspection visuelle est recommandée pour les composants suivants:

• Les trois ressorts en acier inoxydable de deux crochets médians de sécurité et du levier de valve doivent être fonctionnels et libre de débris.
• Les boyaux hydrauliques sont en bonne état et libres de rayures profondes ou de fissures.
• Les deux pistons de levage et de pompage sont libres de rayures profondes et de débris.
• Les trois crochets sont libres de fissures.

Avant d’opérer les vérins les deux travailleurs doivent s’assurer que les échafaudages soient assemblés correctement selon les codes de sécurité de construction.es.

• Les deux travailleurs doivent monter deux vérins sur les poteaux verticaux de l’échafaudage avec deux crochets médians pivotants sur la cylindre et poser ensuite la plate-forme de deux planches de bois de 10″‘ X 12’ X 2″‘ épaisseur sur la barre horizontale de chaque machine.

• La fonction principale de ces vérins est de permettre aux maçons de travailler sur la plate-forme avec leur outils à main sur toute la hauteur verticale de montage d’échafaudage ou du système d’échafaudage.

Pour faire monter la plate-forme, les deux opérateur doivent exécuter en tandem les activités suivantes:

• Ouvrir la valve bidirectionnelle (relié au connecteur dans la partie supérieure de cylindre et le réservoir) en pressant sur le levier de la valve avec le pied et simultanément lever le piston du cylindre de 30 pouces qui est la distance verticale maximale. Pendant cette opération le vérin reste accroché à l’échafaudage par un des deux crochets médiane reliés au cylindre.

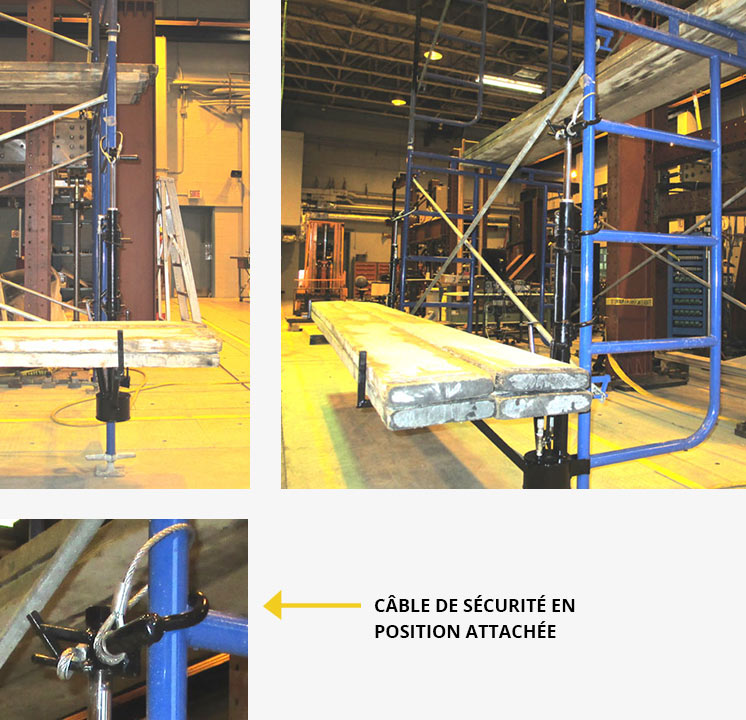

• Quand la hauteur désiré est atteint, attacher le crochet en haut du piston en pivotant le crochet et l’accrocher sur la barre horizontale à côté de l’échafaudage. Pour la sécurité opérationnelle le câble de sécurité doit être accroché autour du poteau vertical à côté de l’échafaudage, la plate-forme est prête à être utilisée.

• La plate-forme peut être montée à la hauteur voulue en pompant sur la pédale de la pompe, chaque coup de pédale fait monter la plate-forme d’un pouce, à chaque 12 pouces (distance entre les barres horizontale de l’échafaudage) les deux crochets médians pivotent automatiquement pour ensuite accrocher sur la barre horizontale suivante.

• À toutes les distances de 30 pouces de montée verticale les opérateurs doivent répéter les mêmes séquences.

Pour faire descendre la plate-forme les opérateurs doivent inverser les séquence d’opération, les deux opérateur doivent exécuter en tandem les activités suivantes:

• Avec le crochet supérieur accroché sur la barre horizontale, ouvrir la valve bidirectionnelle (relié au connecteur dans la partie supérieure du cylindre et au réservoir) en pressant sur la tige de la valve avec le pied permettant au piston du cylindre de 30 pouces de descendre lentement. Pendant cette opération le vérin reste attaché à l’échafaudage par le crochet supérieur relié au piston de cylindre ainsi que les crochets médians de sécurité.

• Quand la hauteur descendante désirée est atteinte et que le vérin soit accroché sur une des barres horizontale par un des deux crochets médians reliés au cylindre , détacher le crochet en haut du piston en pivotant le crochet et l’accrocher sur une des barres horizontales plus bas à côté de l’échafaudage. Pour la sécurité opérationnelle le câble de sécurité doit être accroché autour du poteau vertical à côté de l’échafaudage, la plate-forme est prête à être descendue de nouveau.

• À toutes les distances de 30 pouces de descente verticale les opérateurs doivent répéter les mêmes séquences, pendant toutes les opérations de descendre la pompe ne sert que pour les petits ajustements pour faciliter l’accrochage du crochet supérieur relié au piston; l’énergie potentielle provient de la gravité.
